GJ型傳動刮泥機由減速機、中心支座、傳動軸、中心導流筒、橋架、刮泥機構組成。廣泛用于給水、污水處理工程中的沉淀池排泥，整機載荷都作用在工作橋中心。污水經中心穩流筒后流向周邊溢水槽，隨著流速的降低，污水中的懸浮物被分離而沉降于池底，由刮板將沉淀的污泥刮集到中心集泥槽中，靠靜水壓力或泵將其從污泥管排出。該機用于池徑較小的幅流式沉淀池。
◆構造特點
沉淀池為混凝土或鋼結構，池底稍呈圓錐形，池底中央為排泥斗外接排泥管。
工作橋為混凝土或鋼結構 ，本設備不包括池體和工作橋，用戶自行解決，我廠可代辦設計制造鋼結構池體和工作橋，供應用戶。
GJ型刮泥機，由耙架、豎軸驅動裝置和過扭距安全裝置等組成。
耙架由兩個大耙和兩個小耙組成十字形，與稍呈圓錐形的池底平行。
耙架與豎軸用十字頭固定連接 ，豎軸上的軸承為向心和推力軸承的組合，用潤滑脂肪潤滑。水下由尼龍襯套等組成，用壓力清水潤滑。
豎軸下端伸入排泥斗，下軸端緊固著刮泥刀，用以刮排泥斗中的積泥，以使均勻排出。
驅動裝置為三級立式擺線針輪減速機 ，用牙嵌式聯軸器與豎軸連接。該減速機固定在工作橋的機座上。
◆性能特點
1、整個刮板都懸掛在中心傳動軸上。
2、設備結構簡單,操作方便,能耗低,重量低。
3、可實現手動及遠程控制。

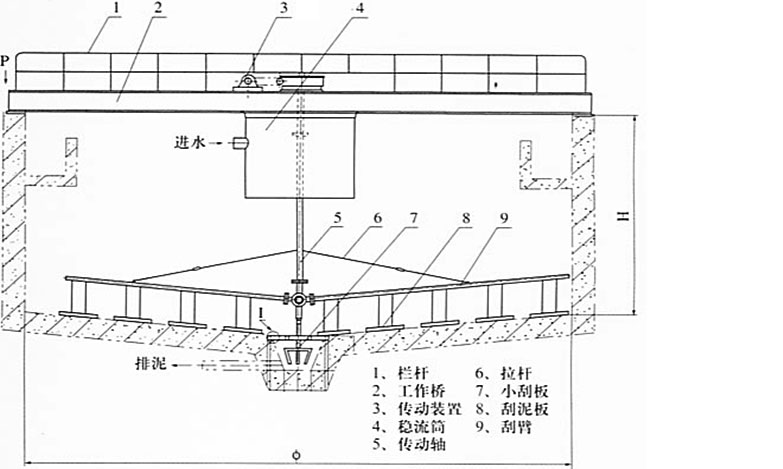

◆設備外形圖
◆基本參數表
GJ型刮泥機技術參數
| 型號 | GJ-4 | GJ-6 | GJ-8 | GJ-10 | GJ-12 | GJ-14 | GJ-16 | GJ-18 | GJ-20 |
| 池徑D（m） | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 污泥處理量（m3/h） | 0.26 | 0.59 | 1.05 | 1.64 | 2.36 | 3.21 | 4.19 | 4.76 | 5.25 |
| 耙臂周邊轉速（m/min） | 1.65 | 2.5 | 2.15 | 2.2 | 2.65 | 3 | 3.03 | 3.4 | 2.95 |
| 電機功率 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.55 | 0.55 | 0.75 | 0.75 |
| 池深H(m) | 2.5～4.5m（可根據具體設計而定） | ||||||||
注：
1. 處理污泥狀態為進水懸浮固體含量為250mg/1，去除率80％，底流含水率98％。
2. 池面負荷，池徑16m及以下，按50m3/m2.d計算，池徑18m按45m3/m2.d計算,池徑20m ，按40m3/m2.d計算。
3．污泥與池底的摩擦系數取0.1。
4．池中央深度，為減速機混凝土基礎上平面至池底排泥斗上口的高度，分別為4.5m、5m、5.5m、6m等，由用戶確定。
5．池底坡度為1/10。
訂貨須知
1、訂貨時應提供產品型號規格,性能參數,設備安裝地平面力及高程圖等。
2、訂貨時應注明有關供貨范圍,本設備一般不包括出水槽,堰板,浮渣刮集裝置等。
3、本產品材料為碳鋼制造,標準油漆,防腐供貨。
4、特殊需要在訂貨合同中注明。
