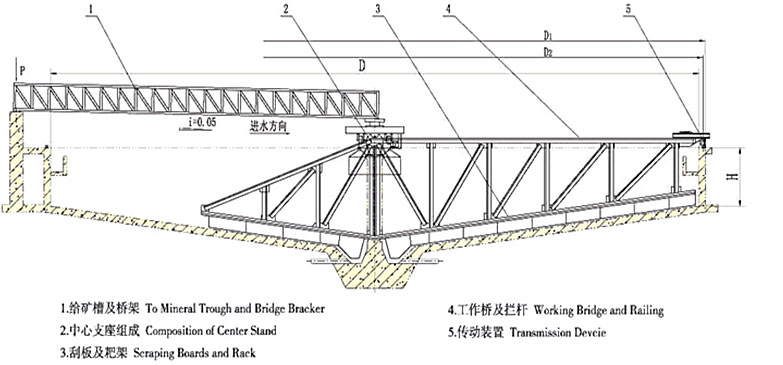

NG型周邊傳動刮泥機與其它濃縮機的傳動原理基本雷同，屬于重型類濃縮機，主要用于鋼廠大型濕式選礦作業中精、尾礦漿的脫水；也用于煤炭、化工、冶煉和其它水處理工業中比重大、沉降速度快的固料漿的濃縮。
其傳動采用周邊滾輪加齒條，傳遞力矩大，完全滿足池徑在￠24～￠100范圍內濃縮池的需要。

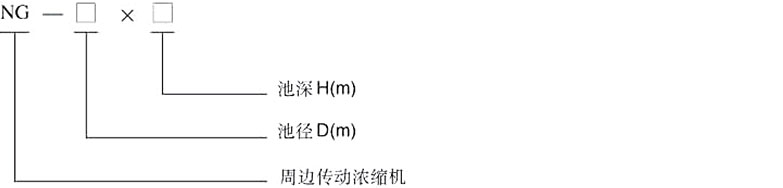

◆型號表達方式
◆技術性能參數
| 型號/參數 | 濃縮機 | 每周時 間 | 排礦 濃度 | 生產 能力t/h | 傳動功 率（kW） | |
| 直徑D（m） | 推薦池 | |||||
| NG-24 | 24 | 3.4 | 12.5 | 50% | 40 | 7.5 |
| NG-30 | 30 | 3.6 | 16 | 65 | ||
| NG-38 | 38 | 4.9 | 20 | 75 | 11 | |
| NG-45 | 45 | 5 | 25 | 100 | ||
| NG-50 | 50 | 5 | 28 | 100 | 15 | |
| NG-53 | 53 | 5 | 30 | 130 | ||
| NG-100 | 100 | 5.5 | 45 | 160 | 22 | |

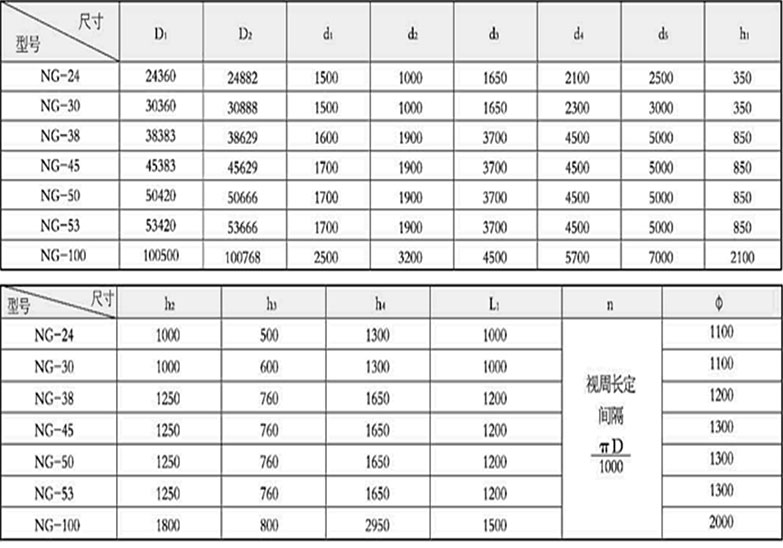

◆NG型尺寸參數

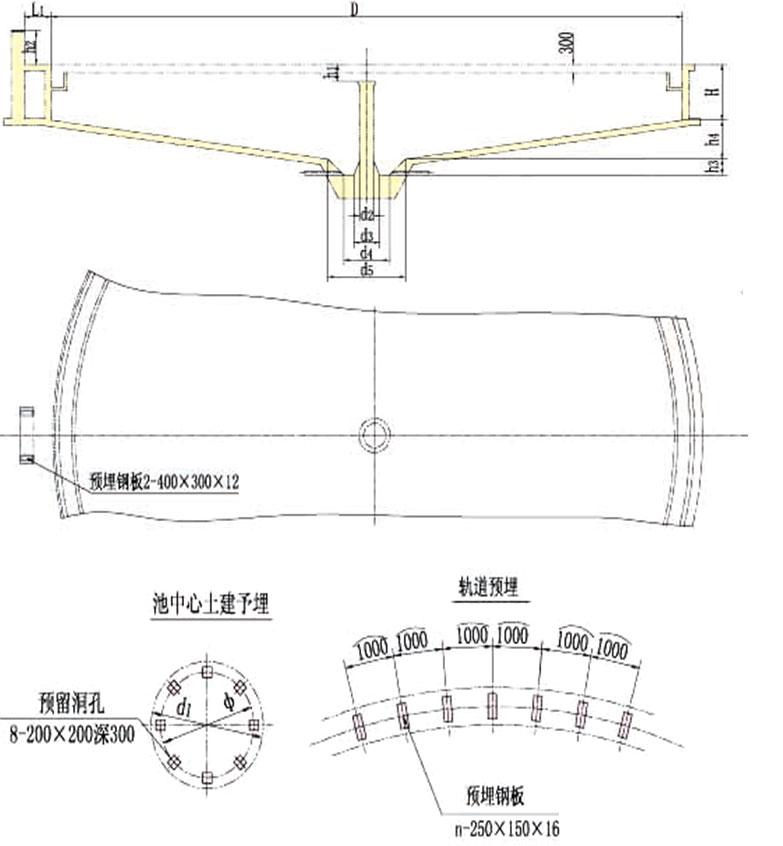

◆池形圖
◆訂貨說明
1、訂貨時應根據污泥性質合理選用，并詳細注明池深H.
2、對于NG型濃縮機：樣本中僅列出給礦分配槽進水結構形式，當需池底進水等結構時需特殊訂貨。周邊滾輪型式另有：膠輪或鋼輪不帶齒條，在工作力矩一般情況下可優先選用，訂貨時注明。樣本中耙臂數量為參考值。
3、 如不注明隨機電控均為機頭普通控制箱。
4、對水下部件材料或防腐有特殊要求；或是對舊池改造，應具體協商解決。
